第一次裝修，功課沒有做足，要問我最后悔的地方，就是沒有安裝暖氣。冬天不得不使用非常耗電的電暖器，然而制熱效果有限，電表狂跳。

裝過兩套房子后，我才真正明白家裝的真諦不是花哨的設計。把家打造成一個最舒適、最想待、最放松的地方才是本篇的主題。

地暖應該怎樣安裝，今天我有話要說~

一、施工前準備

1、應找有設計資質和施工資質的地暖公司和施工隊；

2、地面保溫層施工前應保證土建、地面、墻體、水電均已完工，場地內無其他工種施工；

3、清掃墻體和地面，做到平整、干燥、無雜物、無積灰。原始地面平整度差的，應先做基礎找平；

4、衛生間或直接與土壤接觸或有濕氣侵入的地面，應做好第一層防水防潮層，并驗收通過；

5、施工的環境溫度不宜低于5℃，低于0℃需要有升溫措施；

6、水電線管最好暗埋，其次靠墻腳走，不要橫豎亂拉影響擠塑板鋪設；

7、材料進場后堆放整齊，遠離火源和化學溶劑（如油漆、瀝青）。

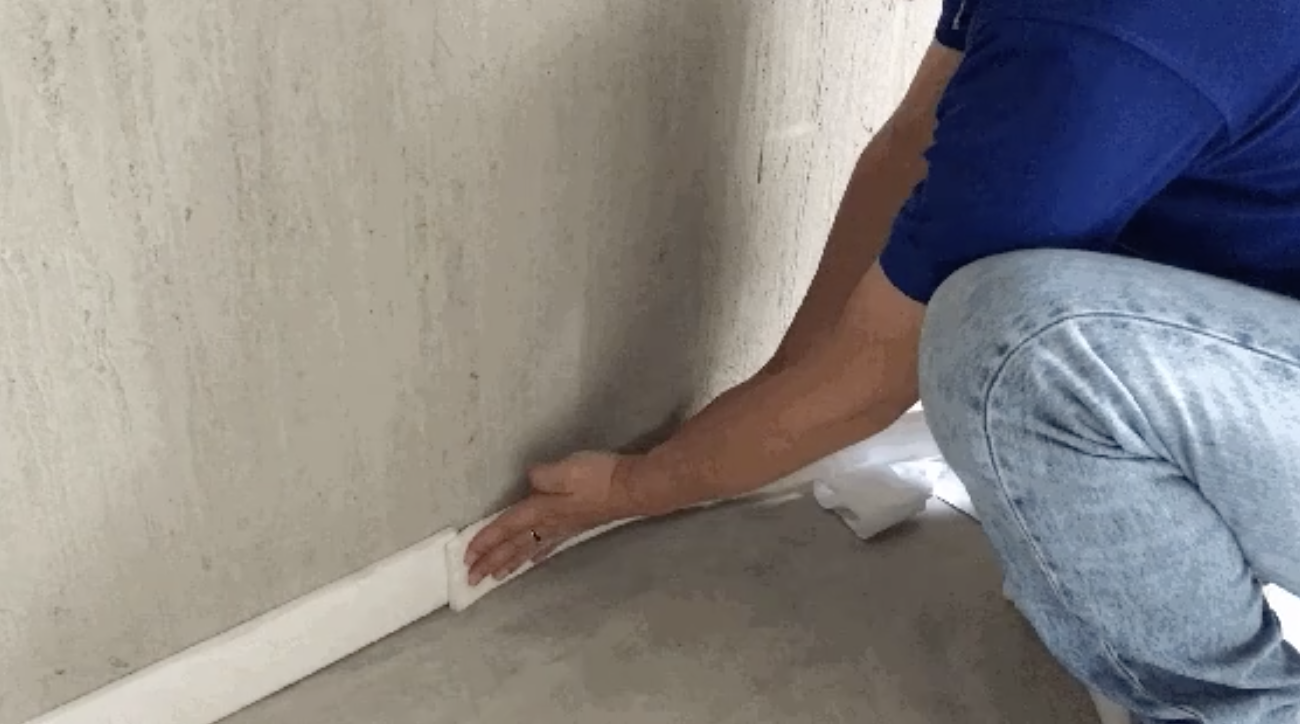

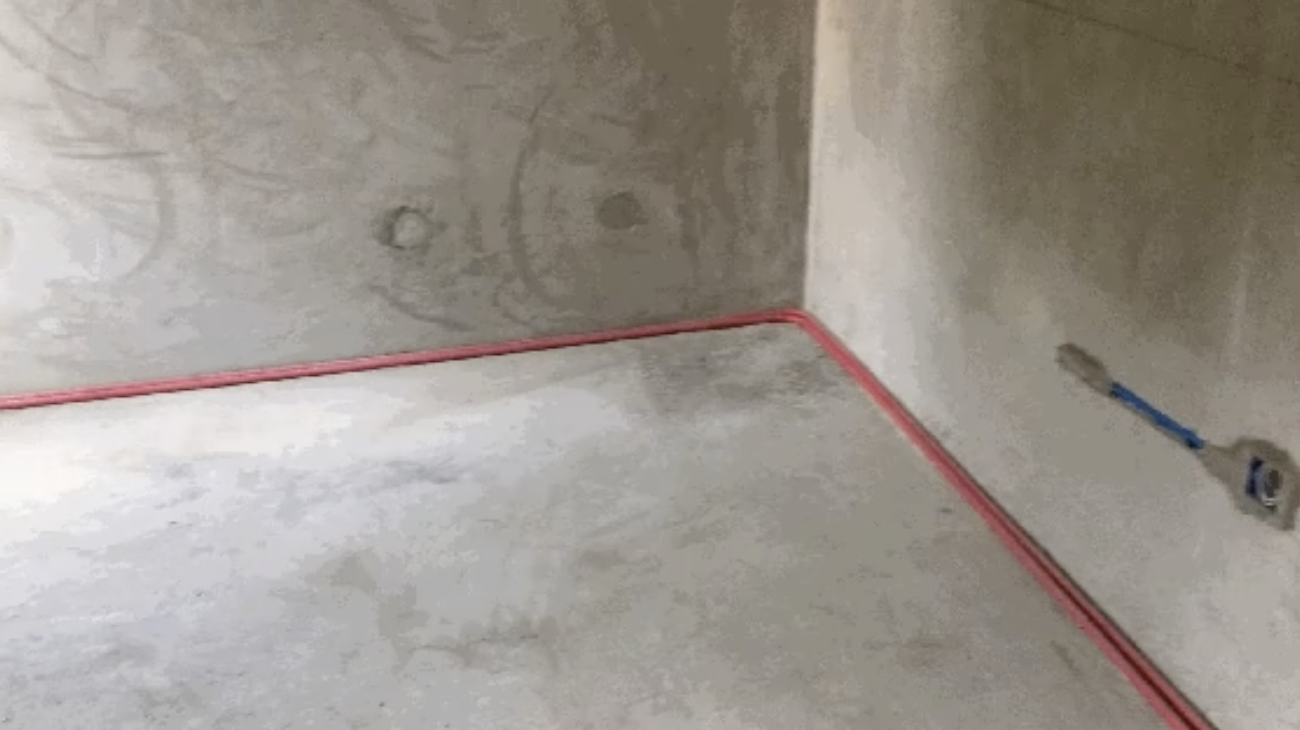

二、邊界保溫條施工

邊界保溫條（簡稱邊條）起到伸縮縫（抵消回填層熱脹冷縮）和防止熱量通過墻體散失兩個作用。所以材質必須有高彈性、低吸水率、低導熱系數，一般采用EVA或EPE材質的邊界保溫條。擠塑板不具備回彈性能，嚴禁使用切割擠塑板代替邊條。

1、采暖面積內所有的墻腳、柱腳都應粘貼邊條，粘貼部位應平整無灰，防止粘貼不牢脫落；

2、粘貼應從外墻面開始，邊條之間應搭接1-2cm；

3、在陰陽角轉彎處應盡量貼緊墻柱，以免出現圓角；

4、墻腳有線管時，邊條緊貼著線管上方粘貼；

5、衛生間為了方便二次防水施工，可不做邊條；

6、落地衣柜、冰箱位置應鋪設邊條；

7、回填層施工完成后，應用美工刀切掉高出回填層部分邊條，嚴禁手扯；

8、應提前溝通，嚴禁在回填施工或地面裝飾層施工時，扯掉或損壞邊條。

三、擠塑板施工

擠塑板是保證地暖節能性的最關鍵部分，優秀的擠塑板可以提升10-15%的節能性。地暖用擠塑板需要有高抗壓、低導熱系數、低吸水率、高熱阻、壽命長、環保等要求。選材上國外也有用高抗壓EPS聚苯板代替XPS擠塑板的。

1、常規區域選用2cm厚度（熱阻≥0.74㎡·k/W）即可，對于潮濕房間、與土壤接觸地面和鄰近室外空氣地面應選用更大厚度的擠塑板；

2、所有的采暖區域（包括落地衣柜、冰箱等位置），均應鋪設擠塑板，除止水墻處；

3、從外墻（熱負荷大）往內鋪設，先用整板后用切割板，注意錯縫拼接。總體原則縫隙越小越少越好；

4、擠塑板切割時，應按照搭接板形狀切割下面的被搭接板，可使切割縫隙最小；

5、地面有管線時，先在擠塑板上壓出管線痕跡再切割，可使切割縫隙最?。?/p>

6、大縫隙可以用沸石或擠塑板薄片填充；

7、有條件的工地，所有縫隙均都可用罐裝發泡聚氨酯處理，再用鋁箔膠帶處理；

8、施工中注意擠塑板的保護，如嚴禁穿高跟鞋踩壓，以免損壞影響保溫性能。

四、反射膜施工

反射膜的主要作用是輔助盤管、防水防潮和保護擠塑板。材質有紙基反射膜、無紡布反射膜、氣泡反射膜、編織布反射膜和PET鋁箔（鏡面）反射膜。由于反射膜直接接觸回填層，所以應選擇耐堿性強的鏡面反射膜（鍍鋁型或純鋁型），防止反射膜被腐蝕和降解。

1、所有鋪設擠塑板的區域都應鋪設反射膜，不得漏鋪；

2、鋪設時一定要平整，盡量減少褶皺，可在擠塑板上適當灑水；

3、反射膜之間拼縫處需搭接，搭接寬度5cm，有條件可用鋁箔膠帶處理縫隙；

4、鋪設應注意網格對齊，方便施工時計算地暖管或發熱電纜的間距；

5、墻腳處可使反射膜邊緣翹起，遮住擠塑板與邊條的縫隙；

6、 反射膜和加熱電纜最好垂直鋪設，避免卡釘在雙層反射膜上使用的情況。

五、水管或加熱電纜固定

傳統濕式地暖中，固定水管和加熱電纜（簡稱管纜）多用塑料卡釘，為保證環保和固定效果，建議使用全新料卡釘?？ㄡ斂煞譃槭止たㄡ敽蜋C(jī)打卡釘。經濟條件允許可選擇阻氧管道，降低后期維護頻率。

1、各個回路按照設計盤管纜，直線距離卡釘間隔40-50cm一個，轉彎處10-20cm一個，20管徑水管應力大，可用雙卡釘固定彎頭；

2、卡釘對保溫層有一定破壞，在能固定盤管的前提下，減少卡釘用量，一般30-40個/㎡；

3、盤管時塑料管彎曲半徑不應小于管道外徑8倍，鋁塑管不應小于6倍，最大彎曲半徑不得大于管道外徑的11倍，轉彎處應采用“水滴頭”布管形式；

4、管纜與墻面間距宜為10-15cm，管纜間距和設計偏差宜保持在8%，靠近外墻外窗處可適當加密；

5、水管每個環路實鋪長度與設計長度偏差不應大于10%，回路之間相差不超過15%，單回路長度不超過100m；

6、各個功能區域最好由獨立回路的管纜供熱；

7、地面管纜不應有接頭，在鋪設過程中如有損壞，應當整根（路）更換，嚴禁拼接使用。

8、管道密集處、管道穿墻處、主管道、分集水器接觸空氣部分管道、伸縮縫處的管道都應套保溫套管，其中管道密集處只要求套進水管。套管時盡量做到藍色套管套回水管，紅色套管套進水管；

9、水管鋪設多采用回字形，用單S形輔助。發熱電纜多采用單S形；

10、分集水器正下方，墻腳轉彎處管道需套塑料彎管器，保護管道和防止水壓造成分集水器處接口松動；

11、加熱電纜的熱線部分嚴禁進入冷錢預留管。

12、加熱電纜施工前，應確認加熱電纜冷線預留管、溫控器接線盒、地溫傳感器預留管、供暖配電箱等預留、預埋工作己完畢。

六、伸縮縫施工

伸縮縫可防止回填層因熱脹冷縮造成的開裂起拱等。6m長混凝土膨脹余量為2.7mm，考慮施工方便，伸縮縫的厚度不低于8mm。應采用回彈性好的材料制作，如EVA，嚴禁使用擠塑板做伸縮縫。

1、當?shù)貐^(qū)域面積大于30㎡或邊長超過6m時，應按不大于30㎡或6m間距設置伸縮縫，南向房間可適當加密伸縮縫；

2、地面形狀變化劇烈處也應設置伸縮縫，如過門處、走廊客廳交接處；

3、伸縮縫高度從擠塑板上邊緣到回填層上邊緣，高出部分嚴禁手撕，可用美工刀裁掉；

4、伸縮縫兩端應與邊條交圈完整。

七、網片施工

網片有抬高管道和增加回填強度的作用，一般采用硅晶網或鍍鋅網。

1、鍍鋅網鋪設時為避免劃傷管道，一般鋪設在管纜和反射膜之間，有抬起管纜的作用；

2、硅晶網一般鋪設在管道上方，遇伸縮縫需切斷網片；

3、網片鋪設面積應大于等于采暖面積；

4、發熱電纜最好配合鍍鋅網，并鋪設在鍍鋅網上方；

5、有條件的水地暖工地，可鋪設兩層網片，管道下方為鍍鋅網，管道上方為硅晶網。

八、分集水器安裝

分集水器由分水器和集水器組成，分集水器可以理解成供暖熱水的分配器和回收器，把水按需分配到各個回路，通過盤管散熱后再回到集水器。一般都由銅或鋼制成，連接供回水主管道、各個分路以及溫控器。

1、依據設計圖紙要求，確定安裝位置及定位尺寸。分集水器適宜固定在廚房或衛生間，安裝時要預留檢修空間；

2、分集水器水平安裝，中心距宜為20cm，集水器距離地面不應小于30cm；

3、在分水器之前的供水連接管道上，順?biāo)鞣较蛞税惭b閥門、過濾器、熱計量裝置，在回水連接管上，宜安裝可關斷調節閥；

4、分水器的直徑不應小于總供回水管道直徑，且最大的斷面流速≤0.8m/s，每個分集水器分支環路不宜多于8路；

5、每個分支環路供、回水管路上均應設置可關斷閥門；

6、管道施工完成后應在每個支路上使用標識卡扣做好區域標記，方便后期檢修；

7、回填層施工之前分水器應采用分集水器保護罩覆罩，防止混凝土澗上去造成腐蝕；

8、管件連接處應使用優質生料帶（密度0.2g/cm3以上）連接，以免熱水老化過快，導致滲漏；

9、連接進回水主管道、管件和各個支路盤管；

10、設計中有混水中心、去藕罐、水箱等，需要按設計施工連接。

九、水壓試驗

水壓試驗是系統承壓能力和嚴密性測試，是地暖安裝中必須進行的步驟。

1、水壓試驗前先沖洗分集水器和供回水主管道，防止大管中的雜物進入室內盤管；

2、應以每組分水器、集水器為單位，逐回路進行；

3、水壓試驗一共兩次，分別在澆筑混凝土回填層之前和回填層養護期滿后進行；

4、冬季進行水壓試驗時，在有凍結可能的情況下，應采取可靠的防凍措施，試壓完成后應及時將管內的水吹凈、吹干；

5、水壓試驗壓力應為工作壓力的1. 5 倍，且不應小于0.6MPa。在試驗壓力下，穩壓1h，其壓力降不應大于0.05MPa ，且不滲不漏。

十、溫控器安裝

溫控器就是地暖的“遙控器”，控制和顯示地暖運行的溫度情況。

1、室溫型溫控器應設置在附近無散熱體、周?chē)鸁o(wú)遮擋物、不受風直吹、不受陽光直曬、通風干燥、能正確反映室內溫度的位置，且不宜設在外墻上；

2、在需要同時控制室溫和限制地表面溫度的場合，應采用雙溫型溫控器；

3、對開放的大空間場所，室溫型溫控器應布置在所對應回路的附近，當無法布置在所對應的回路附近時，可采用地溫型溫控器；

4、地溫型溫控器的傳感器不應被家具、地毯等覆蓋或遮擋，宜布置在人員經常停留的位置且在加熱部件之間；

5、設置高度宜距地面1. 4m ，或與照明開關在同一水平線上；

6、安裝連接電熱執行閥，線盒處安裝溫控面板和地溫型溫控器的感溫探頭。

十一、回填層施工

以上工序全部完成后，且通過隱蔽工程驗收后，方可進行回填層（填充層）施工?；靥顚幼詈檬褂枚故炷?，受條件限制時也可用水泥砂漿，或用瓜子片代替豆石做骨料。

1、混凝土回填層施工中，盤管內的水壓不應低于0. 6MPa，回填層養護過程中，系統水壓不應低于0.4MPa；

2、宜選用硅酸鹽水泥，中粗砂，5-12mm粒徑豆石，回填層強度等級宜為C15；

3、混凝土攪拌必須在木板上或場外進行；

4、施工人員應穿軟底鞋，使用平頭鐵楸，嚴禁使用機械振搗設備；

5、混凝土應依據伸縮縫的設置進行分區域澆筑，回填4小時后開始定期澆水養護；

6、應由內向外倒退施工，并使用抹子拍實、找平、再壓光，保證回填層的平整密實；

7、嚴禁先撒骨料再澆水泥砂漿的做法，回填層空隙多會嚴重影響管道散熱，大大降低回填層強度和蓄熱能力；

8、回填層厚度宜為3-5cm，不建議不回填直接貼磚的做法。

十二、成品保護注意事項

1、 施工結束后應繪制竣工圖，標注盤管和加熱電纜的實際鋪設情況和傳感器埋設點；

2、潮濕房間回填層養護周期滿后，應做二次防水層；

3、地面施工時，不得剔、鑿、割、鉆和釘填充層，不得向填充層內嵌人任何物件；

4、石材、瓷磚在于內外墻、柱等垂直構件交界處，應留10mm寬伸縮縫；木地板鋪設時，應留不小于14mm的伸縮縫；

5、回填層養護周期滿后，方可開啟地暖加熱，提前開啟地暖容易導致地面開裂；

6、采暖熱源多為壁掛爐和熱泵，安裝時應由經過培訓的專業安裝人員操作，壁掛爐應注意煙道的安裝，經濟條件允許可選用更節能的冷凝壁掛爐或熱泵；

7、水地暖應每隔3-4個采暖季清洗維護一次，并加保護劑等；

8、地暖使用費和地暖系統設計、地暖保溫層好壞以及建筑外圍護結構（門窗、外墻）節能性有關系。

參考文獻：《JGJ 142-2012 輻射供暖供冷技術規程》
